Модульний купольний пристрій для створення перешкод рекомендований для встановлення на транспортні засоби на відкритому місці з найбільшим коефіцієнтом прямого бачення.
Умови та правила експлуатації:
- Переконайтеся, що елементи пристрою є цілісними та відсутні явні пошкодженя.

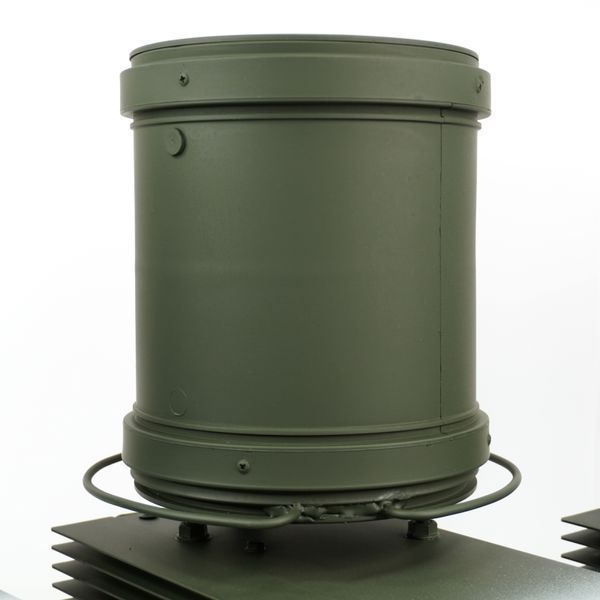

- Встановіть пристрій РЕБ у горизонтальному положенні для правильної роботи антени купольного типу.
Для коректної роботи пристрою у передбачених діапазонах частот під час встановлення (розміщення) даного модельного комплексу створення перешкод необхідно витримати відстань не менше 50 см між модулями.
- Встановити антени відповідного частотного діапазону/перевірити встановлені антени щодо якісного контакту у місці з'єднання.
- Перевірити наявність запобіжника. За його відсутності встановити скляний запобіжник (5×20) номіналом 12А.
- Перевести кнопку увімкнення на пристрої та силовому кабелі підключення в положення "Вимк."/"0".
- Переконайтеся, що на кабелі підключення немає пошкоджень.
- Підключити силовий кабель до порту GX20. Після цього використовуйте порт XT60, підключіть кабель до акумуляторної батареї 6S Li-ion 22,2v (18 – 25,2v) або до автомобіля з мережевою напругою 24V.
При підключенні до акумуляторної батареї 6S Li-ion 22,2В (18 – 25,2В) 60 А·год /1,3 кВт (1,5 кВт) при повному заряді батареї час безперервної роботи становить 3 години.
При підключенні пристрою РЕБ до автомобіля:
– Вмикати пристрій можна лише при запущеному двигуні! У разі порушення цієї вимоги може вийти з ладу запобіжник, а за систематичного порушення цієї вимоги може вийти з ладу і сам виріб РЕБ. Після підключення кабелю на індикаторі (вольтметрі) з'являється заряд батареї. Заряд батареї має бути не менше 18v.
- Після цього здійсніть увімкнення необхідних частот кнопкою включення на самому пристрої та на пульті, розташованому на силовому кабелі. Можливе вибіркове включення одного або кількох каналів.

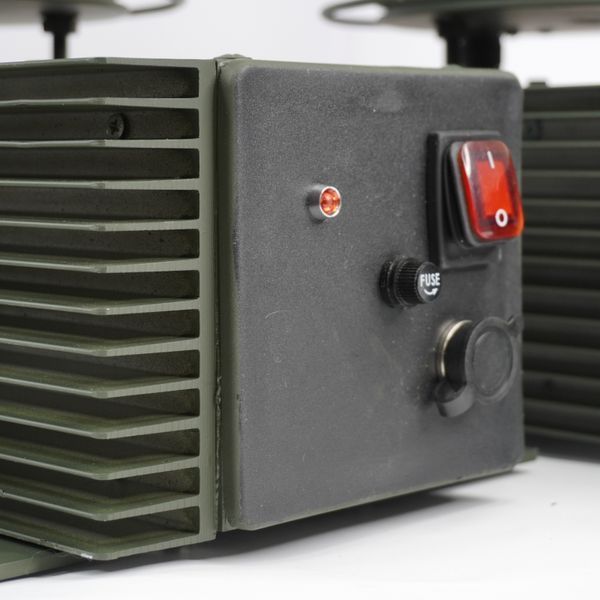

- Після включення на лицьовій частині РЕБа засвітиться індикатор червоного кольору (світлодіод), що повідомляє про увімкнення та роботу пристрою.
- Експлуатація виробу РЕБ дозволяється у проміжку від -20°С до +40°С.
- НЕ обмотувати пристрій плівкою, щоб уникнути перегріву.
- НЕ залишати працюючий пристрій під відкритим сонячним промінням без охолодження, щоб уникнути перегріву.
- можливе застосування вентильованих маскувальних сіток типу "кікімора" та ін.
*Швидко замовити та оформити модульний комплекс створення перешкод 390-650МГц можна на нашому телеграм-каналі t.me/reb_remora
Технічні характеристики модульного пристрою створення перешкод купольного типу РЕБ REMORA 390-650МГц:

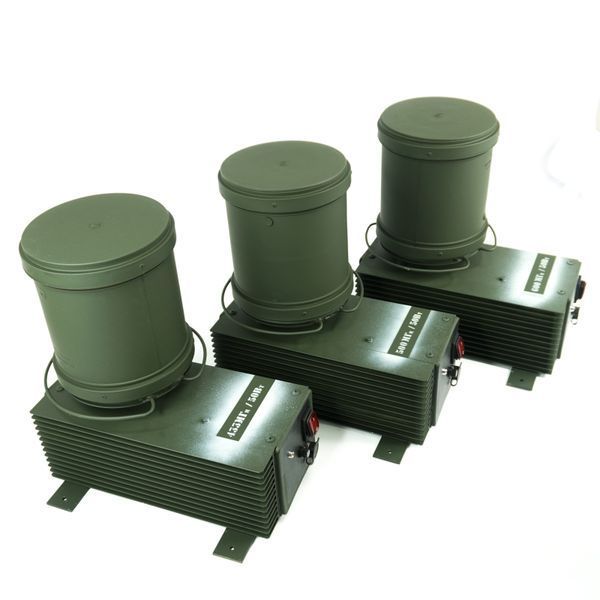

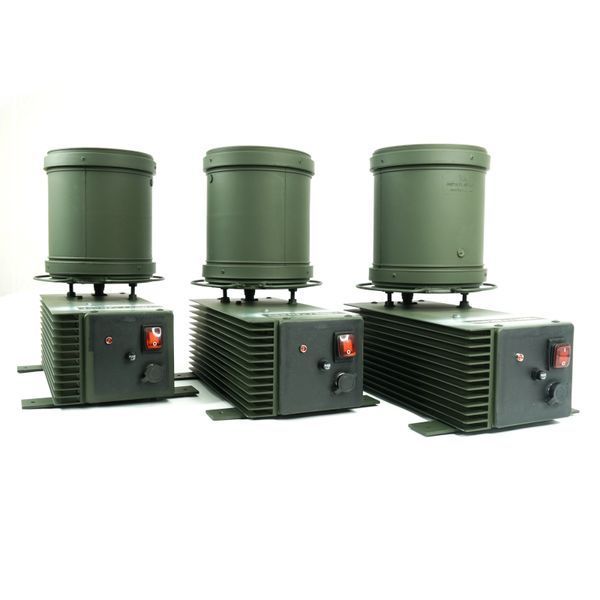

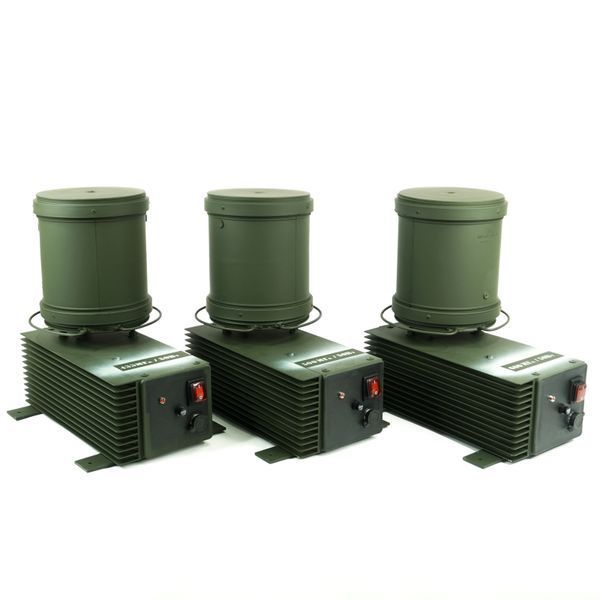

- пристрій складається з трьох модулів із діапазонами створення перешкод:
Модуль 1390-470 МГц, потужність 50 Вт.
Модуль 2470-560 МГц, потужність 50 Вт.
Модуль 3560-650 МГц, потужність 50 Вт.
Загальне споживання 450 Вт/год
- Коефіцієнт посилення антени: 3-8 дБ
- Розміри пристрою: кожен із модулів 450х230х300 мм (з антеною)
- Живлення:
зовнішнє 18-28 В. Використовується на автомобільній техніці з 24-вольтовою системою запалювання (живлення);
акумуляторна батарея 18-25,2 В (6S Li-Ion)
- Порти живлення/підключення – GX 20 2pin/XT 60
- запобіжник зовнішній скляний (5х20) 12А чи 10А
У разі використання пристрою на автомобільній техніці не плутати полярність (+/-) при підключенні до АКБ. Щоб уникнути швидкого розряду АКБ і просадок напруги в системі живлення, включення РЕБ повинно здійснюватися тільки з працюючим двигуном.
- захист від води та дощу. Не допускається розміщувати у воді та/або заливати водою.
Комплектація:
- Пристрій РЕБ в алюмінієвому корпусі та алюмінієвим радіатором. Колір "Олива", з нанесенням на корпус характеристик робочої частоти перешкод та потужності.
- Монтажні пластини з алюмінію.
- Антена(ни)

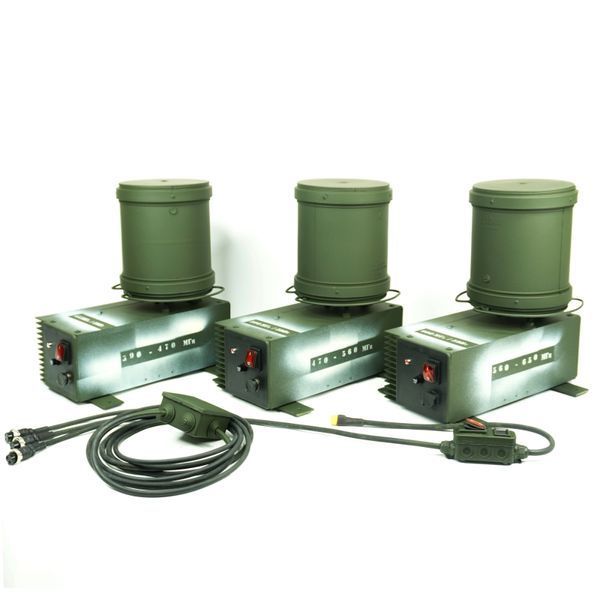

- Силовий кабель з пультом керування (2,5м), подовжувач (2,5м) або подовжувач для підключення до АКБ автомобіля (2,5м).
*Потужність модулів може змінюватись в залежності від комплектуючих. Різниця в радіусі дії за такої зміни не істотна. Зміни діапазонів створення перешкод не відбувається.
