Модульний пристрій для створення перешкод рекомендовано для встановлення на транспортні засоби на відкритому місці з найбільшим коефіцієнтом прямого бачення.
Умови та правила експлуатації пристрою перешкод РЕБ REMORA 400-700/50-Inv-V, що складається з трьох модулів діапазоном 400-470МГц/470-580МГц/580-700МГц, кожен з яких має потужність 50Вт:
- Переконайтеся в тому, що пристрій не пошкоджений.
- Встановіть антени відповідного частотного діапазону/перевірте встановлені антени щодо якісного контакту у місці з'єднання.
- Встановіть пристрій РЕБ у горизонтальному або вертикальному положенні. Підключіть кабель для підключення виносних антен. Підключіть виносні антени та розмістіть їх у горизонтальному положенні на даху автомобіля або іншій поверхні. Для правильної роботи антени переконайтеся, щоб навколо антен не було перешкод у вигляді листів металу, ящиків та інших матеріалів, що перешкоджають поширенню сигналу та роботі комплексу РЕБ загалом.
- Перевірте наявність запобіжника. За його відсутності встановити скляний запобіжник (5×20) номіналом 12А або 15А.
- Підключіть пульт керування. Переконайтеся, що кнопки увімкнення/вимкнення на корпусі пристрою та на пульті керування перебувають у положенні "ВИМКН".
У разі втрати або виходу з ладу пульта управління пристрій можна ввімкнути, використовуючи кнопки, що дублюють, встановлені на самому корпусі пристрою РЕБ.
- Переконайтеся, що на кабелі підключення немає пошкоджень.
- Підключити силовий кабель до порту GX20. Після цього використовуйте порт XT60, підключіть кабель до акумуляторної батареї 6S Li-ion 22,2v (18 – 25,2v) або до автомобіля з мережевою напругою 12V або 24V.
При підключенні до акумуляторної батареї 6S Li-ion 22,2В (18 – 25,2В) 60 А·год /1,3 кВт (1,5 кВт) при повному заряді батареї час безперервної роботи становить 3 години.
При підключенні пристрою РЕБ до автомобіля:
– Увімкнути пристрій можна лише за запуску двигуна! У разі порушення цієї вимоги може вийти з ладу запобіжник, а за систематичного порушення цієї вимоги може вийти з ладу і сам виріб РЕБ. Після підключення кабелю живлення на індикаторі (вольтметрі) з'являється заряд батареї. Заряд батареї має бути не менше 12В.
- Після цього здійсніть увімкнення необхідних частот кнопкою вмикання на пульті або безпосередньо на самому пристрої. Можливе вибіркове включення одного або кількох каналів.

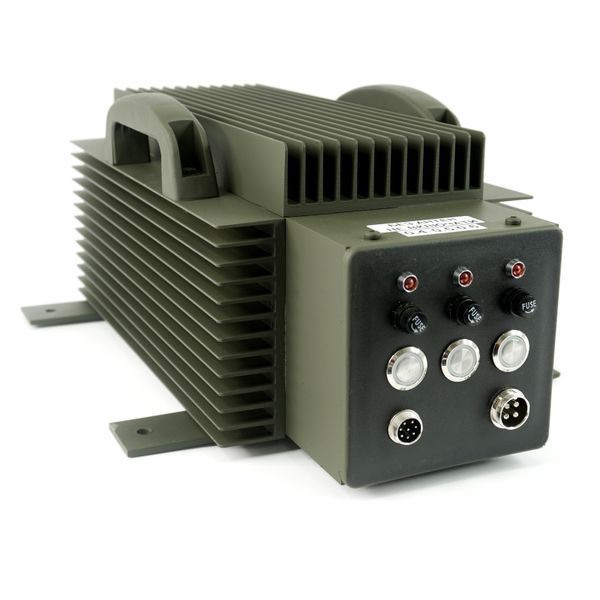

- Після включення на лицьовій частині РЕБа засвітиться індикатор червоного кольору (світлодіод), що повідомляє про увімкнення та роботу пристрою.
- Експлуатація виробу РЕБ дозволяється у проміжку від -20°С до +40°С.
- НЕ обмотувати пристрій плівкою, щоб уникнути перегріву.
- НЕ залишати працюючий пристрій під відкритим сонячним промінням без охолодження, щоб уникнути перегріву.
- можливе застосування вентильованих маскувальних сіток типу "кікімора" та ін.
*Швидко замовити та оформити РЕБ REMORA -400-730/50 Inv-V з виносними антенами можна на нашому телеграм-каналі t.me/reb_remora
Технічні характеристики модульного пристрою створення перешкод купольного типу РЕБ REMORA -400-730/50 Inv-V:
- Пристрій складається з цілісного модуля із трьома діапазонами створення перешкод:
-400-470МГц, потужність 50 Вт.
-470-580МГц, потужність 50 Вт.
-580-700МГц, потужність 50 Вт.
Загальне споживання 450 Вт/год
-Комплект антен складається з трьох штук в діапазоні від 400 до 730МГц
- Коефіцієнт посилення антени: 7-8 дБ
- Розміри пристрою: 440х190х3400 мм (без антени)
- живлення: зовнішнє 18-28 В. Використовується на автомобільній техніці з 12 або 24-вольтовою системою запалювання (живлення);
акумуляторна батарея 18-25,2 В (6S Li-Ion)
- Порти живлення/підключення – GX 20 4pin/GX16 8pin/XT60
- Запобіжник зовнішній скляний (5х20) 12А чи 15А
У разі використання пристрою на автомобільній техніці не плутати полярність (+/-) при підключенні до АКБ. Щоб уникнути швидкого розряду АКБ і просадок напруги в системі живлення пристрою, включення РЕБ повинно здійснюватися тільки з працюючим двигуном.
- Захист від пилу та дощу. Не допускається розміщувати у воді та/або заливати водою.

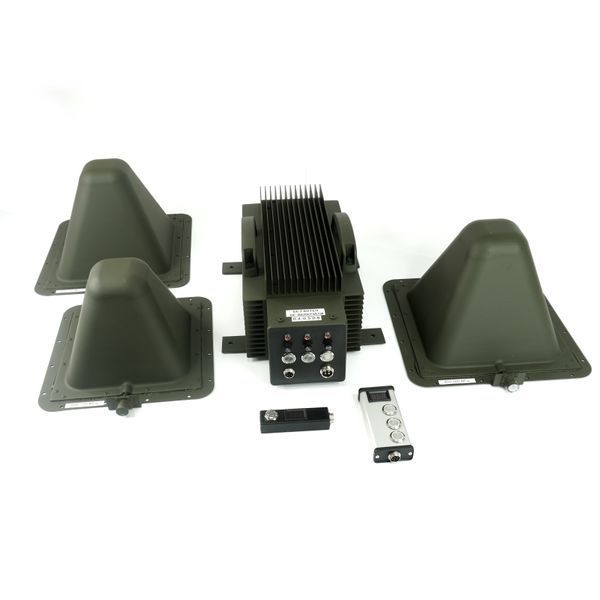

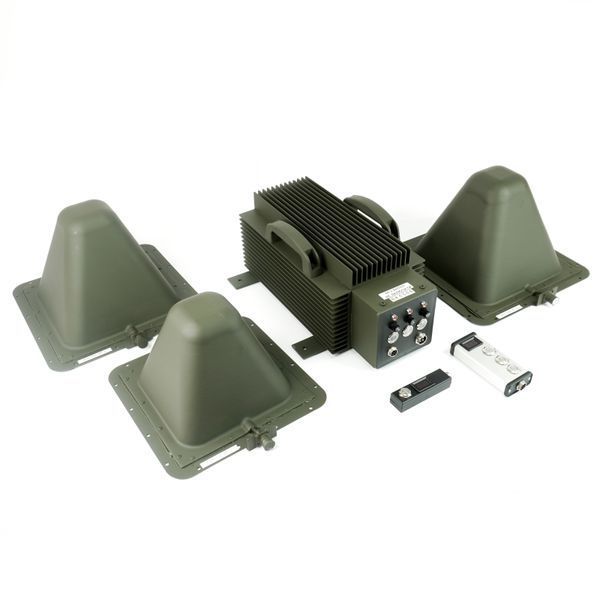

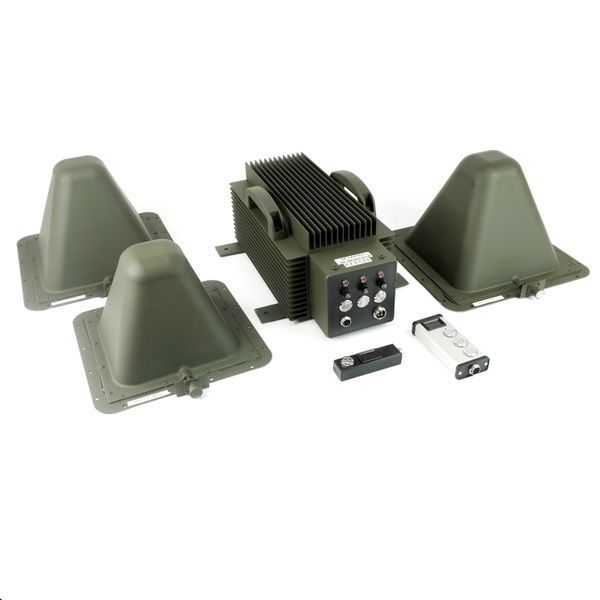

Комплектація:

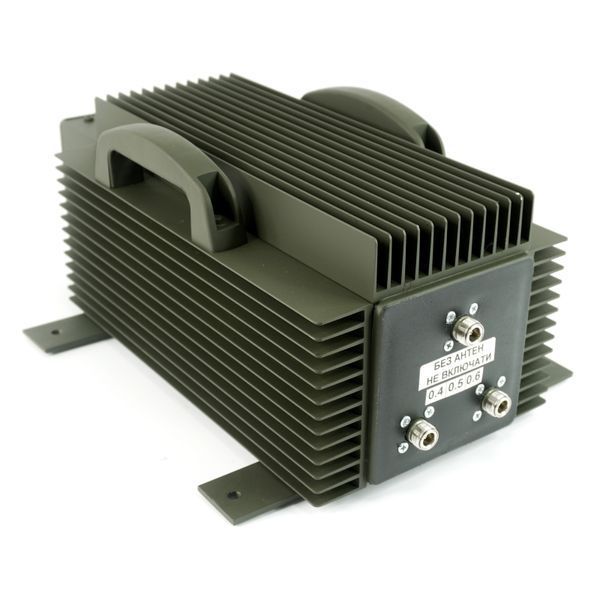

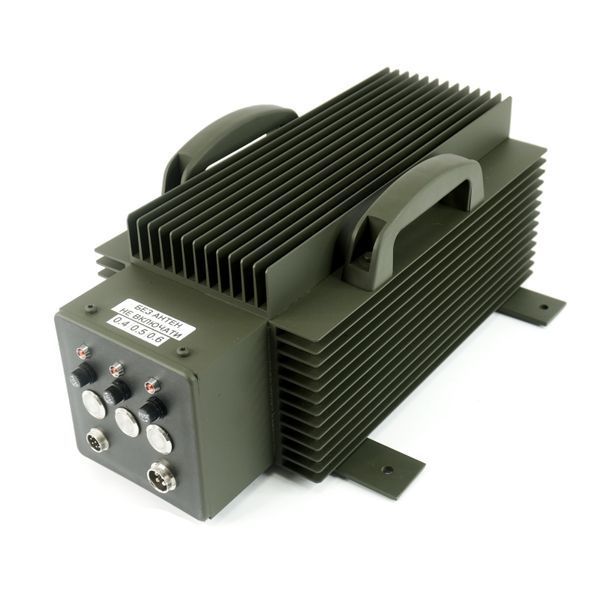

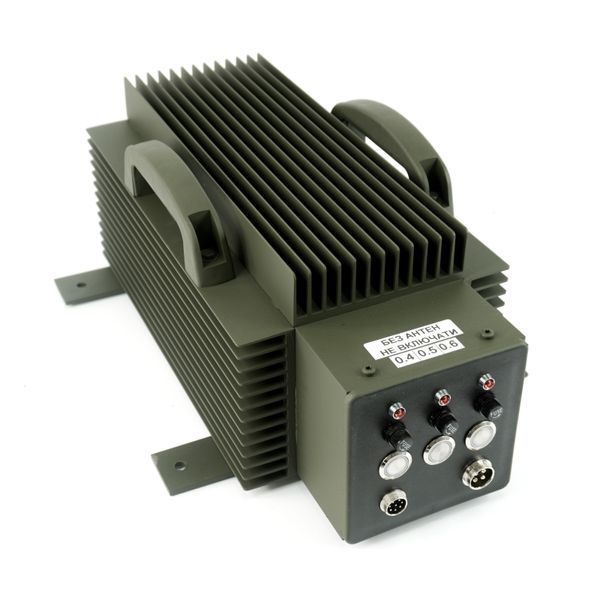

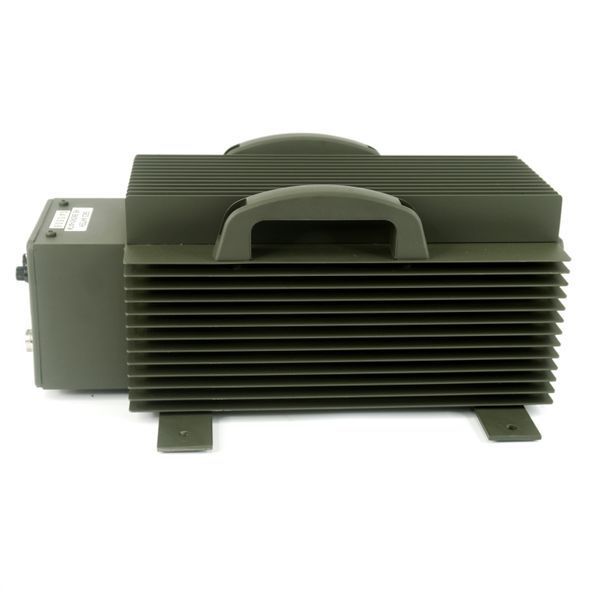

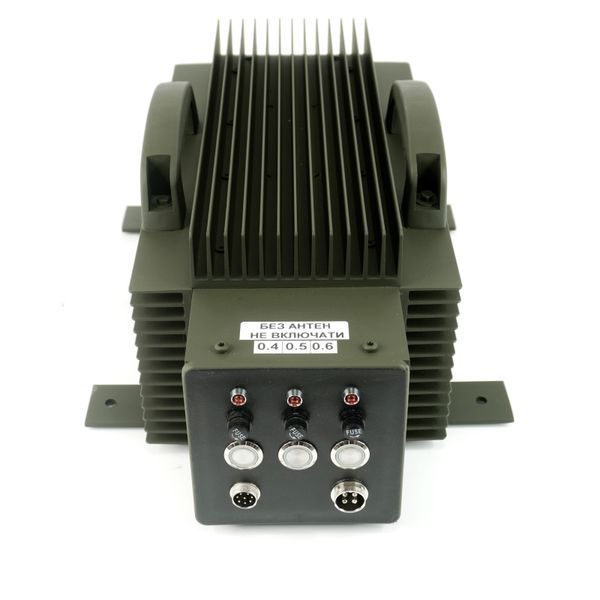

- Пристрій РЕБ в алюмінієвому корпусі та алюмінієвим радіатором. Колір "Олива", з нанесенням на корпус позначень та застережень.
- Монтажні пластини з алюмінію.
- пластикові ручки.
- Антени (3шт.) (діапазон 400-580МГц -2шт., діапазон 500-730МГц -1шт., , всеспрямована, поляризація кругова)

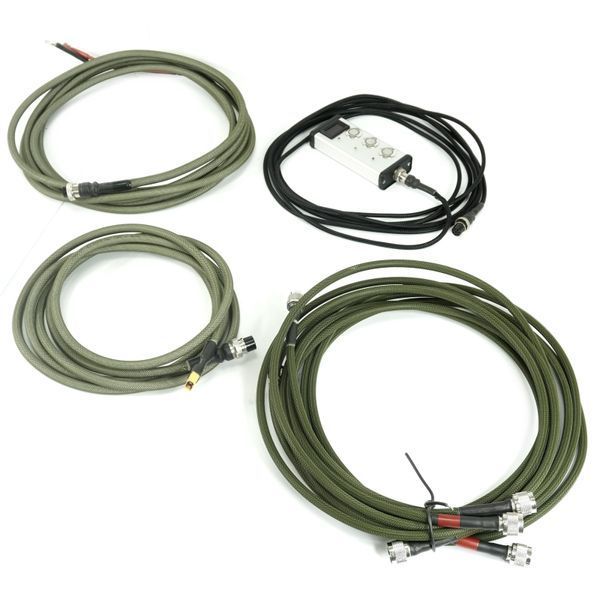

- Коаксіальний кабель 5D-FB в захисному обплетенні, роз'єм N-type male, довжиною до 3м (3шт).
- Силовий кабель з пультом керування (2,5м), подовжувач (2,5м) або подовжувач для підключення до АКБ автомобіля (2,5м).
*Потужність модулів може змінюватись в залежності від комплектуючих. Різниця в радіусі дії за такої зміни не істотна. Зміни діапазонів створення перешкод не відбувається.
